Галерия

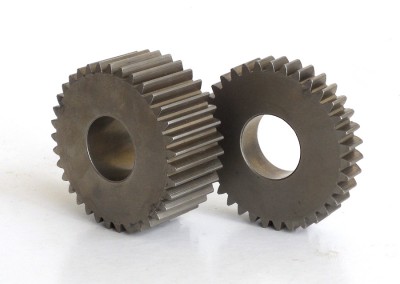

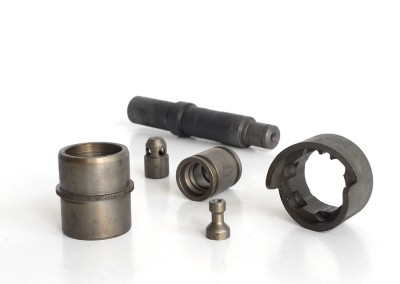

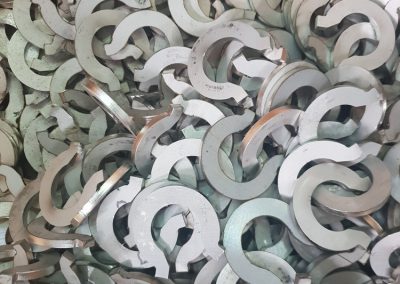

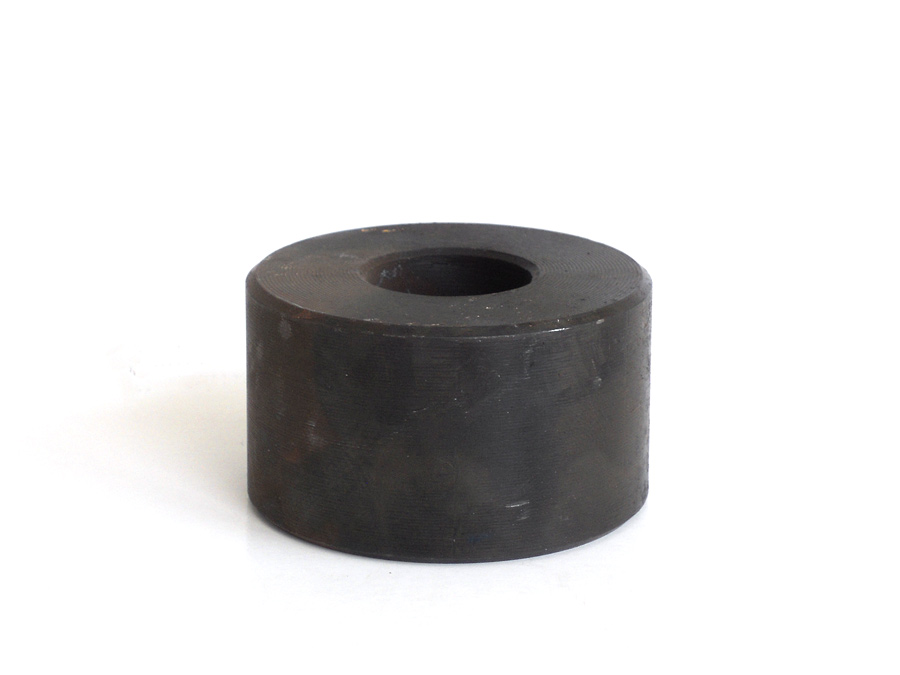

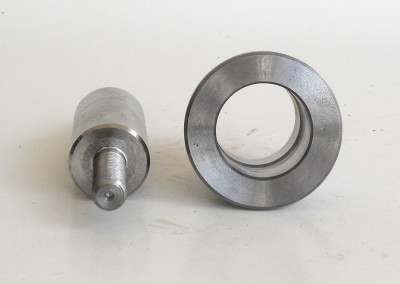

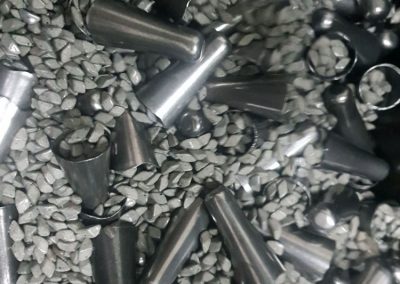

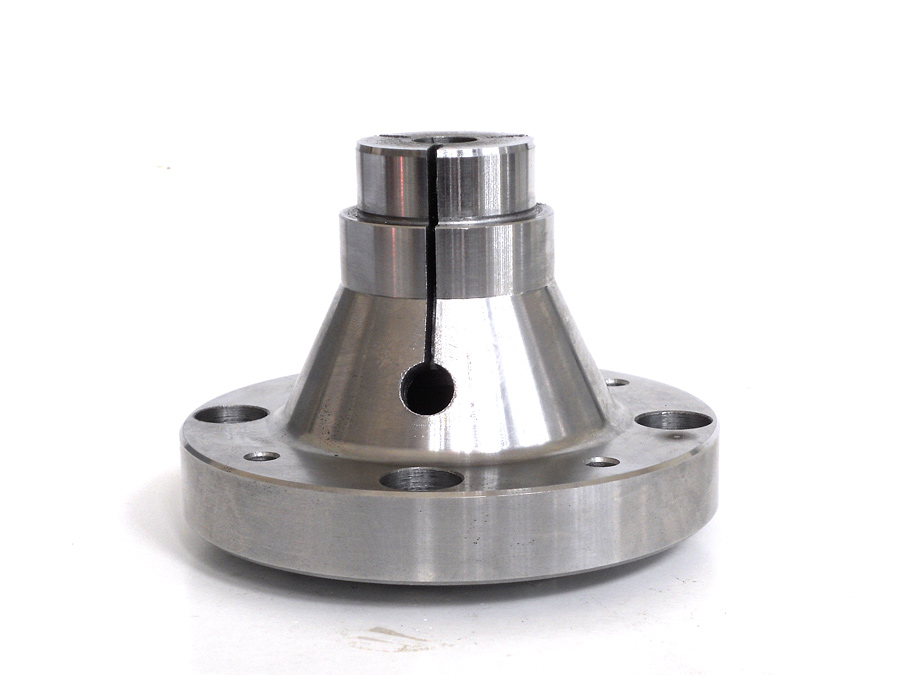

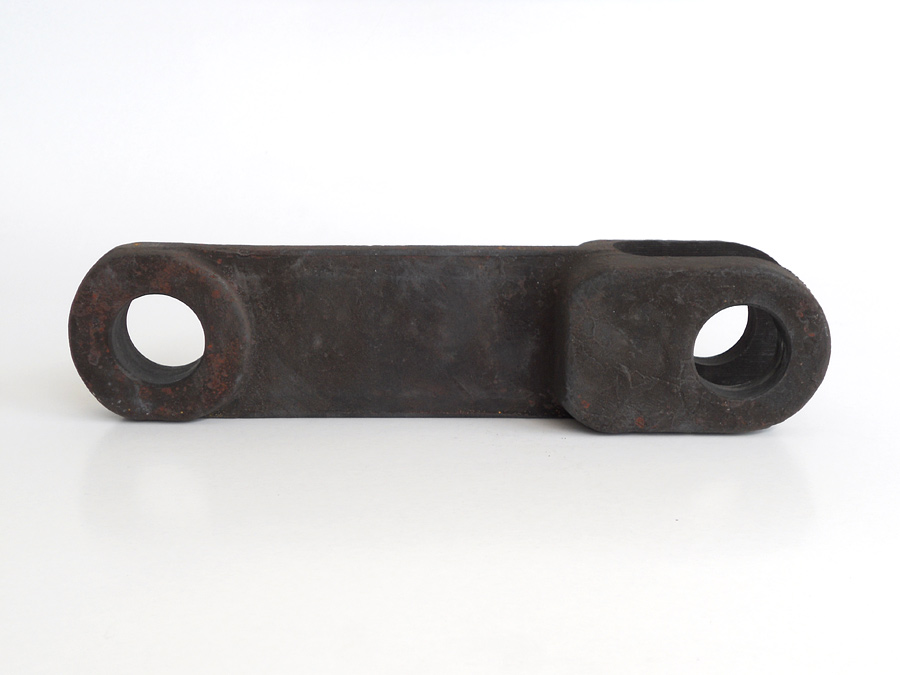

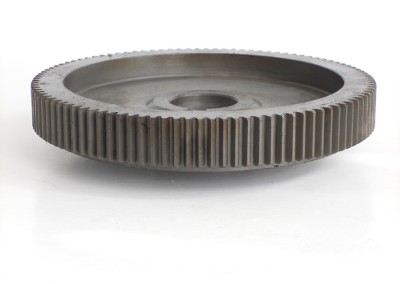

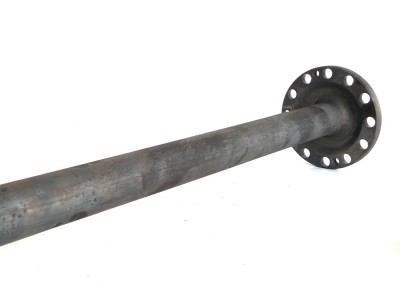

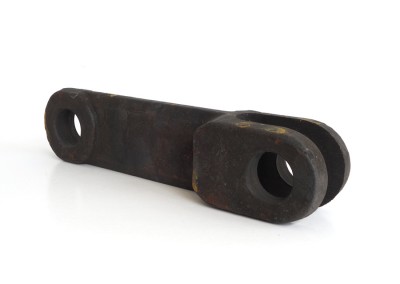

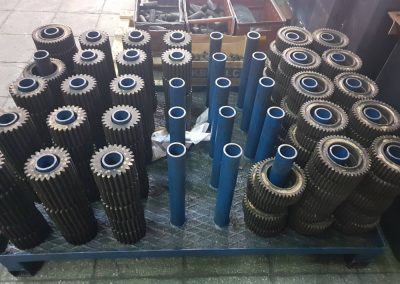

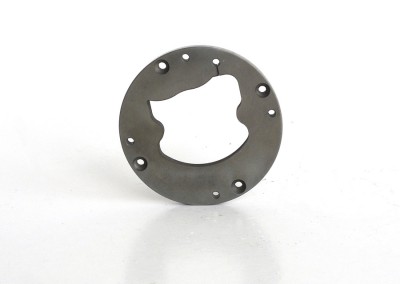

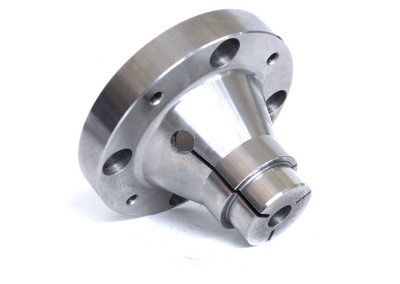

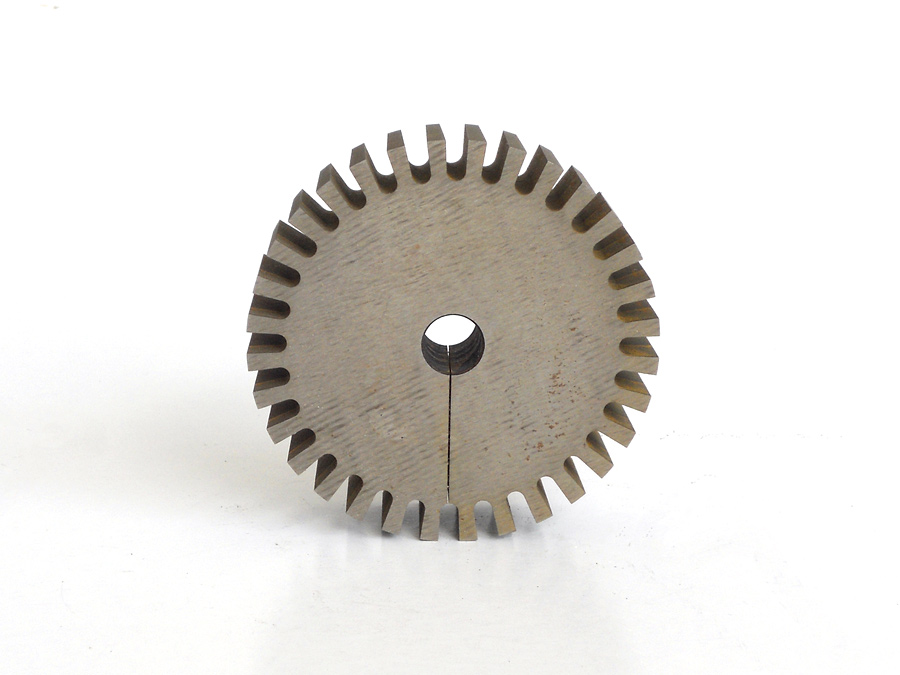

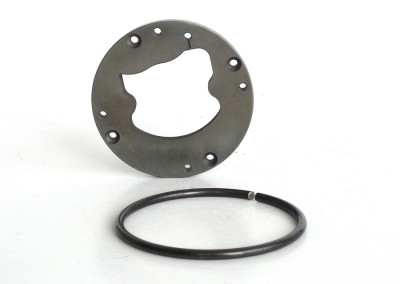

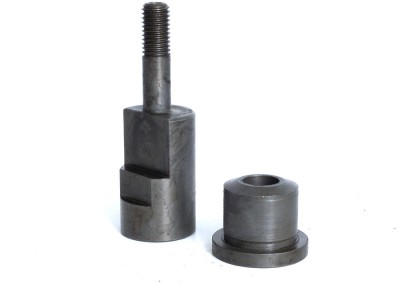

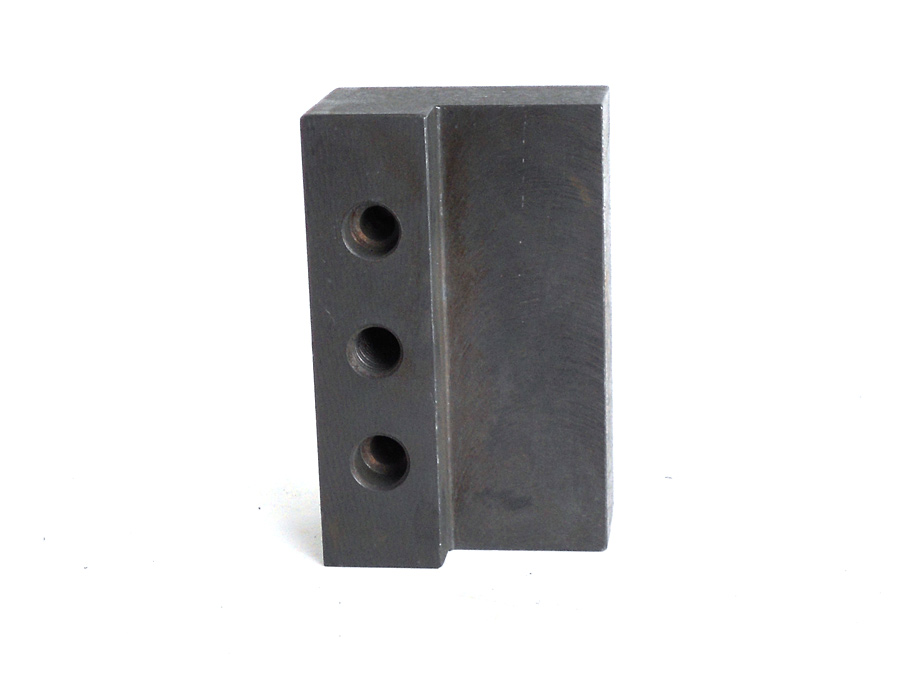

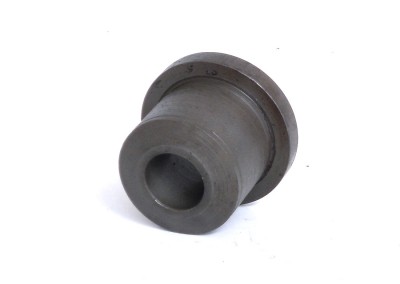

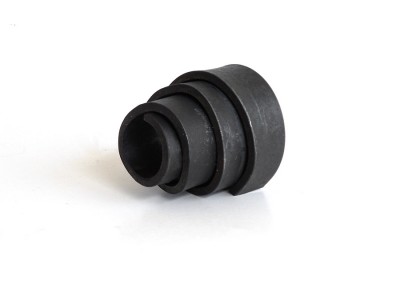

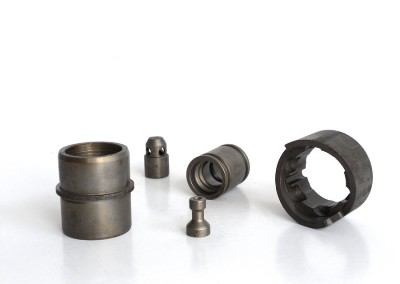

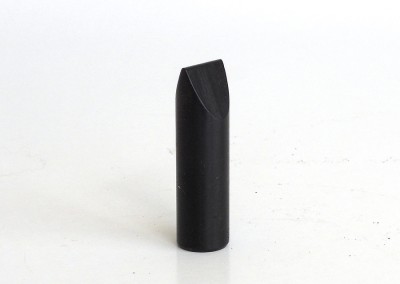

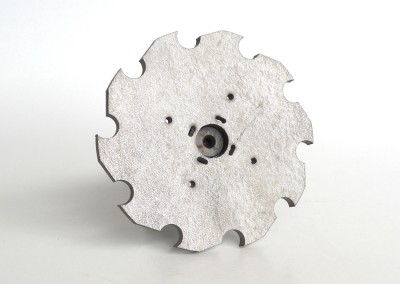

Данни за образците: Обр . Ø30 от стом. 17CrNiMo5 – Цементация 930о С – 3ч.; до 850оС – 1,5ч.; 850оС – 1ч. ; закаляване – 850оС .

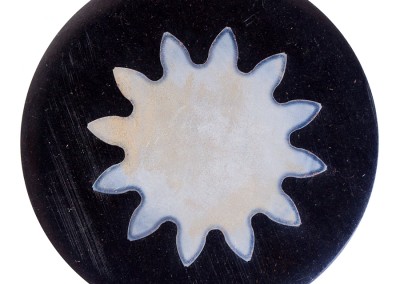

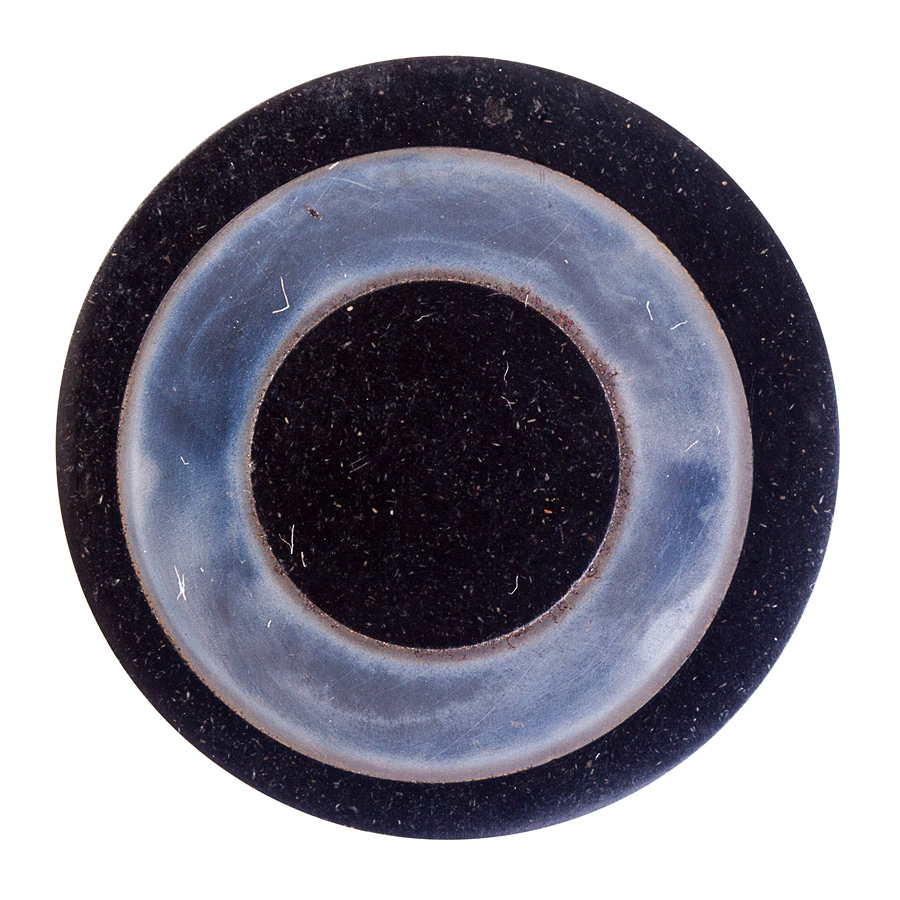

Повърхностен слой: – дълбочина h еф= 0, 87 mm / при HV1=550 / – разпределение на HV1 цем.слой

Разст. от повърхн. mm	0,10	0,20	0,30	0,40	0,50	0,60	0,70	0,80	0,90
HV1	713	707	697	688	673	650	624	581	526

Твърдост / HRC , HV5 / – Повърхност: HRC = 60÷62 – Сърцевина: HRC = 41÷42

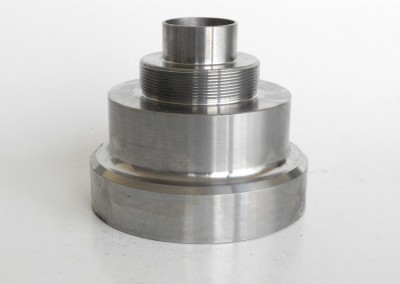

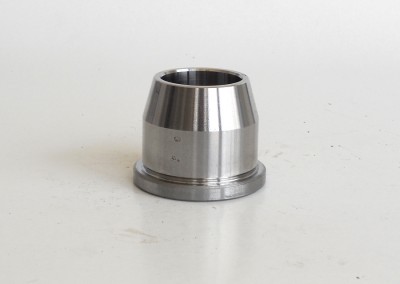

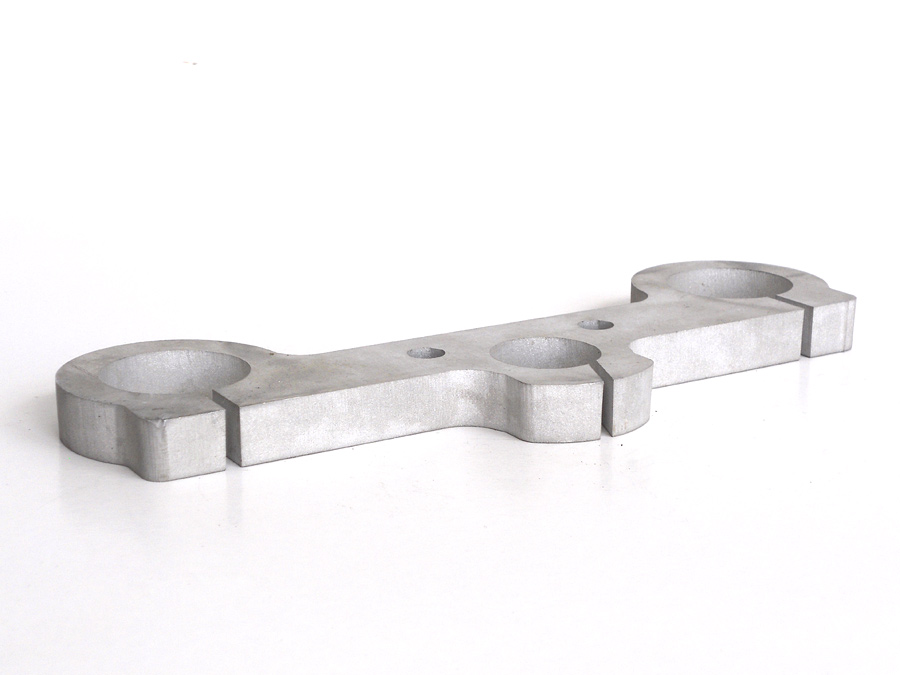

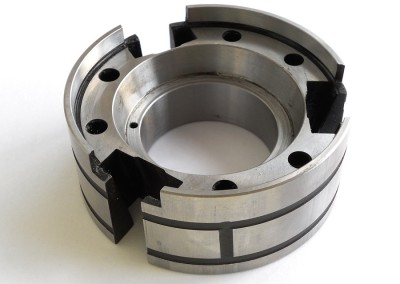

Повърхностен слой : – дълбочина Eht = 650 HV1 = 0,15 mm – разпределение на HV1 в наситения слой – без дефекти на микроструктурата от насищане

Разст. от повърхн. mm	0,05	0,10	0,15	0,20	0,25	0,30	0,40
HV1	646	670	648	602	587	550	533

Микроструктура на сърцевината : – нисковъглероден мартензит
Твърдост / HV5 / – Повърхност: HV5 = 681 ( средна стойност от 5бр. измервания ) – Сърцевина: HV5 = 400
